意法半导体发布MasterGaN参考设计

意法半导体（ST）发布了首款MasterGaN功率封装的参考设计，展示了这种新型高度集成的器件如何提高功率密度、提升能效、简化设计并加快上市时间。

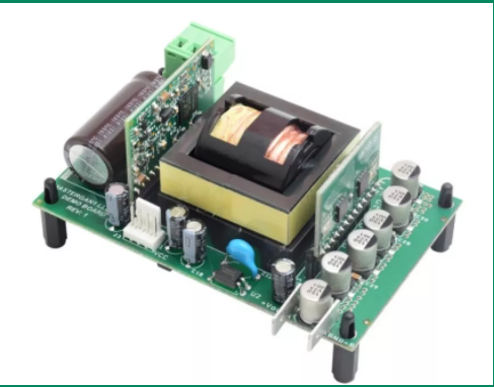

EVLMG1-250WLLC参考设计是一个250W谐振转换器，具有100mm x 60mm的电路板外形尺寸和35mm的最大元件高度。它采用MasterGaN1，包含一个半桥STDRIVE栅极驱动器，该驱动器与两个具有匹配的定时参数、150mΩ导通电阻（Rds（on））和10A最大额定电流的650V常关GaN晶体管优化连接。逻辑输入与3.3V至15V的信号兼容。

MasterGaN1适用于高效的软开关拓扑结构，包括谐振转换器、有源钳位反激或正激转换器以及AC / DC电源，DC / DC转换器和高达400W的DC/AC逆变器中的无桥图腾柱PFC（功率因素校正）。

主侧无散热器运行，充分利用了GaN功率晶体管的高效率。此外，GaN优异的开关性能比普通的硅MOSFET允许更高的工作频率，从而允许使用较小的磁性元件和电容，以实现更大的功率密度和减少材料清单。

EVLMG1-250WLLC设计用于标称400V电源，可提供24V / 10A输出，最大效率超过94％。得益于MasterGaN的集成安全功能，转换器输出有短路和过流保护。还具有欠压保护和输入电压监控，该电压监控器允许在一系列DC / DC转换器中进行排序，并防止电动机在低压条件下启动。

意法半导体的MasterGaN系列产品包括引脚兼容的集成半桥产品，包括对称和非对称配置，并采用9mm x 9mm的薄型GQFN封装。这些封装包含额定高达650V的电路，在高压焊盘和低压焊盘之间的爬电距离超过2mm。MasterGaN模块具有各种额定功率，使工程师能够以最小的硬件改动来扩展他们的设计。

EVLMG1-250WLLC现在可从st.com和分销商处购买，价格为$ 230.00。
